Wentylacja, klimatyzacja, chłodzenie data center

CHŁODZENIE EWAPORACYJNE

Z 1 kW energii otrzymujemy 33 kW chłodu

EER 33 ( przy temperaturze powietrza 30oC, wilgotności względnej 40% )

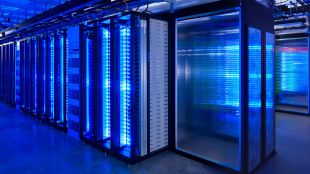

chłodzenie data centerWentylacja, klimatyzacja i chłodzenie Data Center (centrów danych) dzięki naszym klimatyzatorom ewaporacyjnym jest bardzo skuteczne. Chłodzenie wyparne to bardzo prosta metoda chłodzenia budynków bez użycia szkodliwych czynników chłodniczych.

Badania wykazały, że wilgotność budynku o powierzchni ok. 200 m2 wahała się o 52% przy temperaturze powietrza nawiewnego w zakresie 19oC a 20,7oC. Powyższe warunki spełniają najwyższe standardy ASHRAE.









wentylacja centrów danychWilgotność względna nie jest tak istotna, jak temperatura powietrza w centrach danych, ponieważ urządzenia pracują w zakresie wilgotności 10 - 90% RH. Standardy AHSARE dopuszczają do pracy serwerownie o wilgotności względnej od 20 do 80% i rekomendowanym punktem rosy w zakresie 5,5 do 15C. Wiele serwerowni zrezygnowało z kontroli wilgotności względnej, ponieważ ścisłe utrzymanie poziomu 55% RH jest bardzo energochł‚onne i powoduje wzrost współczynnika PUE powyżej wartości 2,5. Niska wilgotność względna niosąca ryzyko wyładowań elektrostatycznych nie jest już tak niebezpieczna jak niegdyś.




Jeżeli uziemienia zostaną prawidłowo wykonane, a procedury odpowiednio dopracowane, sterowanie centralne można tak ustawić, aby klimatyzacja wyparna chodziła w trybie normalnym, a w razie przekroczenia pewnych wartości wilgotności i temperatury załączała się klimatyzacja konwencjonalna.





klimatyzacja data centerCo to jest PUE?



PUE-  Efektywność Wykorzystania Energii (Power Utilisation Effectiveness)

Stosunek całkowitego wykorzystania energii do energii wykorzystanej przez urządzenia IT



DCiE - Sprawność infrastrukturalna serwerowni

Odsetek energii, która jest wykorzystana przy urządzeniach IT w całej serwerowni









Dzięki zastosowaniu technologii odparowania wody można zmniejszyć współczynnik PUE nawet do wartośći 1,1.





Korzyści przy zapotrzebowanie na moc chłodniczą data center = 100 kW



System

Standardowy system CRAC

Chłodzenie ewaporacyjne

Współczynnik EER

~2

~31

Pobierana moc elektryczna

50 kW

0 kW

Moc wentylatora klimatyzacji ewaporacyjnej

Nie dotyczy

0,53 kW/m3/s







Końcowe zapotrzebowanie na moc elektryczną

50 kW

3,3 kW

Ilość godzin pracy urządzeń

8760



Woda*

Energia elektryczna

Koszt mediów

11,16 zł/m3

0,54 zł/kWh







Zużycie energii elektrycznej

438 000 kWh

28 908 kWh

Zużycie wody

0

155 m3

Koszt energii elektrycznej

236 520 zł

16 151 zł

Koszt wody

0 zł

1 730 zł

Koszty eksploatacyjne roczne

236 520 zł

17 881 zł



Zaoszczędzone pieniądze rocznie (różnica łącznych kosztów):

218 639 zł !!!





































































































W celu schłodzenia urządzeń w centrach danych wymaga się znacznych przepływów powietrza. Serwerownia o mocy 100 kW potrzebuje przepływu powietrza rzędu 8,5 m3/s to daje 30 600 m3/h. Systemy wentylacji, które zużywają najmniejszą ilość energii wykorzystują wentylatory osiowe komutowane elektronicznie (EC). 100KW serwerownia może być wentylowana za pomocą wentylatorów o mocy elektrycznej mniejszej niż 4 kW. To oznacza, że do współczynnika PUE zostanie dodana wartość 0,04.

Zmniejszanie prędkości obrotowej wentylatorów zmniejsza pobór energii.



Przyjmując,  że wentylator obracający się z prędkością połowy prędkości maksymalnej zużywa 12,5% energii. Kiedy serwerownie pracują z mocą częściową do maksymalnej można ograniczyć wspólczynnik PUE jeszcze bardziej, wychodząc z powyższego założenia.



Zakres temperatur stosowany w Data Center



Większość współczesnych serwerów jest zaprojektowana do pracy w temperaturze 10 oC do 35 oC. Jeżeli temperatura jest jednak wyższa niż 25 oC wentylatory serwerów zwiększają obroty aby utrzymać temperaturę. Prowadzi to do zwiększonego poboru energii elektrycznej i możliwych problemów z hałasem.





Zastosowanie klimatyzacji



  • Chłodzenie, klimatyzacja i wentylacja Data Center
  • klimatyzacja i wentylacja hal produkcyjnych, przemysłowych i magazynowych
  • Klimatyzacja i wentylacja barów restauracji, sal weselnych, szklarni, sklepów ogrodniczych.



Prowadzimy montaż i wynajem klimatyzatorów, nagrzewnic powietrza, osuszaczy powietrza i wentylatorów  przemysłowych na terenie całego kraju.



W naszej ofercie posiadamy:

  • Klimatyzatory ewaporacyjne o mocy do 200 kW
  • Klimatyzatory sprężarkowe do 15 kW
  • Nagrzewnice olejowe o wydajnościach do 250 kW
  • Nagrzewnice gazowe do 100 kW
  • Nagrzewnice elektryczne do 30 kW
  • Osuszacze powietrza kondensacyjne o wydajności osuszania do 240 lit/24 h
  • Wentylatory przemysłowe ssące o dużej sile ssania do 1000 Pa i wydajności do 15 000 m3/h
  • Wentylatory ścienne żaluzjowe o przepływie powietrza do 44 000 m3/h
  • Wentylatory mobilne
  • Nawilżacze powietrza
