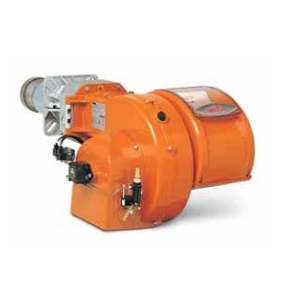

Palnik olejowy dwustopniowy TBL P

Charakterystyka palnika olejowego dwustopniowego TBL:

• Palniki na olej lekki.
• Działanie dwustopniowe (dwa stopnie mocy: duży i mały płomień).
• Odpowiedni  do pracy z każdym typem paleniska.
• Wysoka wydajność wentylatora, niski pobór energii elektrycznej, niski poziom hałasu.
• Mechaniczne rozpylanie paliwa przez dyszę pod wysokim ciśnieniem.
• Doskonałe wartości spalania dzięki regulacji powietrza podtrzymującego spalanie oraz głowicy spalania.
• Głowica spalania z recyrkulacją spalin, która pozwala osiągać niskie emisje zanieczyszczeń, ze szczególną uwagą na tlenki azotu (NOx) (klasa II wg normy EN 267).
• Ułatwiona konserwacja dzięki możliwości zdjęcia zespołu rozpylania bez demontażu palnika z kotła.

TBL 45 - 60 P

•
• Przepływ powietrza dla pierwszego i drugiego stopnia reguluje dźwignię hydrauliczną.
• Wyposażono w 1 złącze 4- i 7-polowe, 1 kołnierz i 1 uszczelkę izolującą do montażu na kotle, 2 węże giętkie,  1 filtr liniowy i 2 dysze.

TBL 85 - 105 - 130 - 160 - 210 P

• Zawias umożliwiający obustronne otwieranie ułatwia dostęp do głowicy spalania, gdy palnik jest zamontowany.
• Tablica elektryczna z lekkiego stopu aluminium odlewanego ciśnieniowo, z możliwością wykonania połączenia za pomocą wtyczek 4 – i 7 – polowych.
• Instalacja elektryczna – stopień ochrony IP55.
• W wersji DACA – urządzenie do zamykania przepustnicy powietrza, gdy palnik nie pracuje, tak aby uniknąć rozpraszania ciepła do komina.
• Wyposażono w 1 złącze 4- i 7-polowe, 1 kołnierz i 1 uszczelkę izolującą do montażu na kotle, 2 węże giętkie,  1 filtr liniowy i 2 dysze.

Właściwości:

• Część wentylująca z lekkiego stopu aluminium.
• Przesuwny kołnierz do mocowania na kotle pozwalający dopasować występ głowicy do różnych typów komór spalania.
• Regulowana głowica spalania wyposażona w dyfuzor ze stali nierdzewnej i stalową tarczę spiętrzającą.
• Przysłonę  wykonano z materiału dźwiękochłonnego, aby ograniczyć hałas wentylatora (w wersji DACA)
• Pompa zębata z regulatorem ciśnienia, elektrozaworem odcinającym paliwo i elektrozaworem bezpieczeństwa.
• Automatyczna aparatura sterująco-kontrolna palnika zgodnie z normą europejską EN 230.
• Kontrola obecności płomienia za pośrednictwem fotorezystora.
• 7-polowe gniazdo zasilania elektrycznego i termostatu palnika, 4-polowe gniazdo do sterowania drugim stopniem pracy.
• Instalacja elektryczna – stopień ochrony IP40, wersja DACA IP 44.

TBL 45 - 60 P

• Wentylator odśrodkowy pozwalający uzyskiwać wysokie osiągi.
• Wlot powietrza podtrzymującego spalanie z urządzeniem do regulacji przepływu powietrza.
• Monofazowy silnik elektryczny dla TBL 45, trójfazowy dla TBL 60, do napędu wentylatora i pompy.

TBL 85 - 105 - 130 - 160 - 210 P

• Wentylator odśrodkowy z lekkiego stopu aluminium pozwalający uzyskiwać wysokie osiągi.
• Wlot powietrza podtrzymującego spalanie zaprojektowany w celu uzyskania optymalnej liniowości przepływu w momencie otwarcia przepustnicy powietrza.
• Wziernik do obserwacji płomienia.
• Trójfazowy silnik elektryczny do napędu wentylatora i pompy.
• Przepływ powietrza dla pierwszego i drugiego stopnia reguluje dźwignię hydrauliczną, a w wersji  DACA  i   TBL 210 – serwomotor elektryczny.
• Tablica sterownicza zawierająca panel synoptyczny pokazujący działanie, zawierający lampki kontrolne i do sygnalizowania awarii, przełącznik włącz / wyłącz i przycisk do resetowania palnika.
• Połączenia elektryczne na obwodzie drukowanym obejmują przełącznik 1°/2° stopnia, gniazdo 7-polowe do podłączenia termostatu palnika oraz 4-polowe gniazdo do sterowania drugim stopniem pracy.
